2.6.2.2. Υπο-δικτύωση
2.6.2.2. Υπο-δικτύωση
Πολλές φορές και σε πραγματικό εργασιακό περιβάλλον, είναι αναγκαίο να ορίσουμε «ενότητες» υπολογιστών (πχ. domains ή domain trees) που αντιμετωπίζονται σαν ένα ξεχωριστό Δίκτυο.
Υποδίκτυα |
«Ενότητες» υπολογιστών στα πλαίσια ενός συνολικότερου δικτύου ονομάζονται Υποδίκτυα (Subnetworks). |
Οι υπολογιστές αυτών των υποδικτύων μπορεί:
- Να έχουν εικονικές IP διευθύνσεις (στατικές [1] ή δυναμικές [2] ), οπότε για την επικοινωνία τους με το Internet απαιτείται χρήση υπηρεσίας N.A.T [3] .
- Να έχουν πραγματικές IP διευθύνσεις (συνήθως στατικές). Σε αυτή την περίπτωση, είναι φανερό, ότι εάν χρησιμοποιήσουμε για κάθε υποδίκτυο μοναδική IP διεύθυνση, εφόσον έχουμε υπολογιστές λιγότερους από αυτούς που υποστηρίζει η κλάση της ΙPδιεύθυνσης (HostAddresses), γίνεται σπατάλη διευθύνσεων.
Για να αποφύγουμε την παραπάνω σπατάλη εισάγουμε τη λειτουργία της Μάσκας Υποδικτύου (Subnet Mask).
Μάσκα υποδικτύου |
Μάσκα Υποδικτύου (subnet mask) ορίζουμε μια σειρά από 32 bits που «παρακολουθούν» την IP διεύθυνση μιας ενότητας υπολογιστών συνιστώντας υποδίκτυο. |
Από αυτά τα 32 ψηφία της μάσκας, το πόσα μπορούν να χρησιμοποιηθούν για τον προσδιορισμό του υποδικτύου, εξαρτάται από την κλάση του δικτύου. Έτσι για τις διάφορες κλάσεις έχουμε:
- Δίκτυα Α΄ Class 24 bits,
- Δίκτυα B’ Class 16 bits,
- Δίκτυα C’ Class 8 bits.
Τα ψηφία με τιμή 1 προσδιορίζουν το δίκτυο και τα ψηφία με τιμή 0 τον υπολογιστή.
Με ενσωμάτωση της Δ/νσης υποδικτύου (χωρίς δηλαδή χρήση μάσκας των ψηφίων με 1) η ΙP Δ/νση γίνεται:
NETWORK ADDRESS |
SUBNET |
HOST ADDRESS |
Οι βασικές μάσκες υποδικτύου, όπως έχουμε ήδη αναφέρει, για τις χρησιμοποιούμενες κλάσεις είναι:
- Α: 255.0.0.0
- Β: 255.255.0.0
- C: 255.255.255.0
Προφανώς με τη χρήση Μάσκας Υποδικτύου δεν αυξάνει ο αριθμός των υπολογιστών που μπορούν να διευθυνσιοδοτηθούν στο κάθε δίκτυο αλλά μπορούν να δημιουργηθούν υποδίκτυα [4] . Για ένα δίκτυο πχ. κλάσης C μπορούμε να ορίσουμε τα παρακάτω υποδίκτυα.
Α/Α |
Subnet Mask |
Υποδίκτυα |
Αριθμός Η/Υ * Δ/νση: Χ.Χ.Χ.( ) |
1 |
255.255.255.0 |
0 |
254 * (1 – 254) |
2 |
255.255.255.128 |
2 |
253 * (1 - 126), (128 – 254) |
3 |
255.255.255.192 |
4 |
251 * (1 – 62), (64 – 126), (128 – 190), (190 – 254) |
4 |
255.255.255.224 |
8 |
247 * (1-30), (32 – 62), (64 –94) … |
5 |
255.255.255.240 |
16 |
239 * (1 – 14) … |
6 |
255.255.255.248 |
32 |
223 * (1 – 6), … |
7 |
255.255.255.252 |
64 |
191 * (1 –2), … |
Αντίστοιχα το πλήθος των δυαδικών ψηφίων που προσδιορίζουν τον Η/Υ στο Υποδίκτυο είναι: 8, 7, 6, 5, 4, 3, 2.

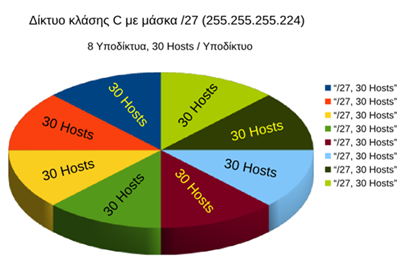

Εικόνα 2.16 Κατανομή αριθμού σταθμών-κόμβων (Hosts) με υποδικτύωση
(Δίκτυα Υπολογιστών Γ’
ΕΠΑ.Λ., ΙΕΠ, Αθήνα 2017)
Παράδειγμα κατάτμησης «κοψίματος» δικτύου:
Έχουμε τρία υποδίκτυα με 111, 52 και 27 Η/Υ. Να «κοπούν» IP διευθύνσεις με τη βοήθεια Subnet Mask, ώστε να εξυπηρετηθούν όλοι οι υπολογιστές κάτω από την διεύθυνση 192.3.1.0
Α) Αφού το πρώτο υποδίκτυο έχει πάνω από 64 υπολογιστές θα πρέπει να είναι 255.255.255.128 (που υποστηρίζει 126 Η/Υ ανά υποδίκτυο).
Α/Α Υπολογιστή |
Subnet Mask |
IP Υπολογιστή |
1 |
255.255.255.128 |
192.3.1.3 |
2 |
255.255.255.128 |
192.3.1.4 |
3 |
255.255.255.128 |
192.3.1.5 |
… |
||
111 |
255.255.255.128 |
192.3.1.113 |
Η Δ/νση 192.3.1.0 είναι συνολικά του Δικτύου (φυσική), την 192.3.1.1. την κρατάμε για τον δρομολογητή και την 192.3.1.2 για το υποδίκτυο.
Β) Αφού το δεύτερο υποδίκτυο έχει πάνω από 32 υπολογιστές θα πρέπει να είναι 255.255.255.192 (που υποστηρίζει 62 Η/Υ ανά υποδίκτυο).
Α/Α Υπολογιστή |
Subnet Mask |
IP Υπολογιστή |
1 |
255.255.255.192 |
192.3.1.129 |
2 |
255.255.255.192 |
192.3.1.130 |
3 |
255.255.255.192 |
192.3.1.131 |
… |
||
52 |
255.255.255.192 |
192.3.1.180 |
Η Δ/νση 192.3.1.128 είναι του υποδικτύου.
Γ) Αφού το τρίτο υποδίκτυο έχει πάνω από 16 υπολογιστές θα πρέπει να είναι 255.255.255.224 (που υποστηρίζει 30 Η/Υ ανά υποδίκτυο).
Α/Α Υπολογιστή |
Subnet Mask |
IP Υπολογιστή |
1 |
255.255.255.224 |
192.3.1.193 |
2 |
255.255.255.224 |
192.3.1.194 |
3 |
255.255.255.224 |
192.3.1.195 |
… |
||
27 |
255.255.255.224 |
192.3.1.222 |
Η Δ/νση 192.3.1.192 είναι του υποδικτύου.
Στο παραπάνω δίκτυο χωράει ακόμα ένα υποδίκτυο με μάσκα 255.255.255.224 και διευθύνσεις: 192.3.1.223 – 192.3.1.252
